案例簡介：
一． 電子巡檢系統簡介 隨著社會的進步與發展，各行業對其管理工作的要求越來越規范化、科學化。各單位對定期定點進行維護、檢測人員的責任心的要求也越來越高。及時消除隱患
詳細介紹：
一．電子巡檢系統簡介
隨著社會的進步與發展，各行業對其管理工作的要求越來越規范化、科學化。各單位對定期定點進行維護、檢測人員的責任心的要求也越來越高。及時消除隱患、防患于未然是每一位企業領導、管理者的希望。信息點巡檢管理系統是運用最*新的技術將信息采集技術與計算機技術緊密結合，適應各類巡檢情形的巡檢系統。該系統極大地提高了各類巡檢工作的規范化及科學化水平，杜絕了對巡檢人員無法科學、準確考核與監控的現象，有效地保障了被巡檢設施經常處于良好狀態。信息點巡檢系統由信息點、巡檢器、通訊線、計算機及軟件系統組成。信息點是一種存有激光刻制的8位16進制編碼信息的感應器，每個信息點的編號僅有，互不相同。將具有不同編碼的信息點安放于被巡檢的設備或線路上，并將信息點編碼及對應安放地點存于計算機中。巡檢人員每人佩帶一個巡檢器，巡檢過程中巡檢人員在巡查設備的同時，用巡檢器與該處信息點進行感應。在聲光或振動的提示下，表明識讀成功，即將該信息點編號讀入巡檢器中，并與巡檢器內置時鐘記錄的時間一起構成有效的巡檢數據。
巡檢人員定期將巡檢器交給管理人員，管理人員將巡檢器插入與計算機串口相連的專用通訊線中，通過計算機內的軟件將巡檢器內的巡檢數據讀入計算機中。根據考核標準進行分析、處理、統計、制作報表、打印輸出，給管理者提供一個科學、準確的考核依據，同時能大幅提高管理者的工作效率。
二．遼寧華錦化工應運簡介
遼寧華錦化工（集團）有限責任公司以化學肥料和合成樹脂為主業，是跨地區經營的大型化工企業。遼寧華錦化工集團是在遼河化肥廠的基礎上發展起來的。遼河化肥廠是上世紀70年代我國首批引進的13套大化肥裝置之一，1976年投產以來，在抓好裝置達產和企業升級的同時，依托該廠建成了遼寧省最大的自籌資金項目—盤錦乙烯工程，興辦了復合肥廠、塑料制品廠、熱電廠等項目，并于1994年底組建企業集團；
由于化工企業是高溫高壓、易燃易爆有毒的危險行業。生產工藝的復雜性，導致了細小的差錯就會造成不可彌補的后果。所以化工企業的生產安全尤其重要。之前，華錦化工采用“掛牌”的方式，按照主任規定的時間，到達巡檢地點，然后將上午和下午的牌子翻動一下，表示巡檢到位。但是這種方式存在很大一部分的漏洞。比如：早到，晚到，甚至沒有去巡檢，由他人代翻，這種情況都有可能發生。如果這樣，那無法及時的發現安全隱患。
公司選用的格瑞特設備巡檢系統硬件故障率低，使用簡便，適合車間的操作工人使用，同時上海格瑞特科技實業股份有限公司服務體系完善，實施經驗豐富，在系統實施階段，把公司管理者的諸多管理要求在系統中一一實現，不斷提升系統功能，在石化系統建立了一個良好的品牌效應，我們也很樂意向廣大石油化工行業的同行推薦格瑞特設備巡檢管理系統。
三．系統原理與結構介紹
系統由美國VIDEX移動數據采集器，數據下載器，美國DALLAS i-Button信息識別點和網絡化系統管理軟件構成。首先在巡檢區域中為每個需要巡檢的地點（裝置）安裝一個信息識別點，由于每一個信息識別點具有一個原始的序列碼，絕無重復，所以可以方便的識別所有的裝置。巡檢人員在巡檢時隨身攜帶移動數據采集器，按巡檢計劃到達每一個裝置時，讀取該裝置的信息識別點，該識別點的序列碼和讀取時間會自動記入數據采集器。一圈巡檢結束后，將數據采集器通過在操作室內的數據下載器將數據傳入系統管理軟件直接生成各類巡檢數據報表和統計分析報表。系統管理是針對石化系統的特點，并配合“無間斷”巡檢專業開發的，具有功能強大，操作簡單可靠的優點。
系統功能介紹：系統可設置多個巡檢路線（崗位），巡檢計劃，對每個巡檢路線、計劃可分別設置每天巡檢的次數，開始時間，每圈用時，每圈最短用時，站間最短、最長時間等參數。系統可自動識別漏巡，遲到，早到，站間短時和超時等紀錄并用不同顏色進行標識。可按日期，時間段，路線（崗位），班次，巡檢人員多種條件進行單獨或組合查詢，查詢包括正常記錄，漏點紀錄，不準時記錄等分類報表。可自動生成統計分析報表，提供正常巡檢率，漏點率，遲到，早到率等管理數據。可根據車間的倒班表自動判斷記錄巡檢的班組人員。提供原始巡查記錄查詢，確保記錄準確無誤。所有記錄提供打印輸出功能。系統還提供多級用戶權限功能，用戶操作日志等安全功能。
系統在網絡方面同時支持C/S和B/S結構，系統采用了Sqlserver數據庫，所有車間的數據通過局域網統一保存在服務器中，各車間只安裝客戶端軟件，通過權限開放可以進行數據下載，本車間的路線設置，巡檢數據查看、打印等作業，即可獨立工作。數據庫的維護等工作在服務器上操作，保證了數據的安全。在服務器端利用Windows自帶的iis模塊將巡檢記錄以asp形式發布在公司的網站上，工廠各級領導無須在電腦上安裝任何程序，可直接在任何一臺電腦通過IE瀏覽器上網訪問公司網站，輸入用戶名和密碼后查看實時的巡檢數據和統計報表。這樣領導出差到無論何地，只有通過電腦上網，都可得到最新的巡查情況。在網頁可按權限查看所有車間或某幾個車間的數據，數據同樣可選不同的路線，時間段，記錄類型包括正常，漏巡，遲到，早到等來查詢，和車間的客戶端軟件有相同的查看功能。

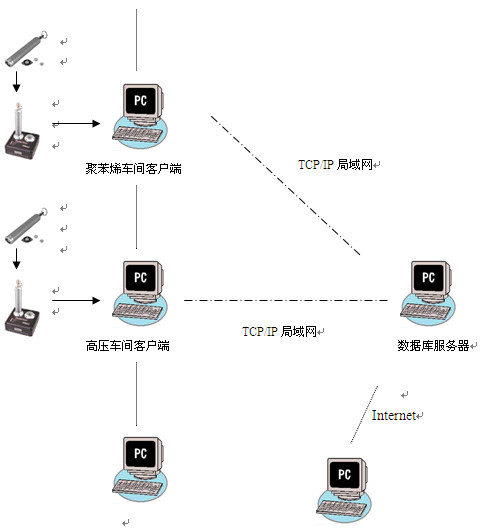

系統結構圖：
四．產品性能指標
VIDEX電子巡更系統設備由美國VIDEX公司生產，原裝進口，已通過公安部產品質量監督檢測中心的檢測。
巡更點采用金屬封裝的存儲蕊片，安裝方便、壽命長、穩定可靠；系統配置中文控制軟件，系統功能齊全、操作方便。該系統無消耗性，比以往任何巡更設備更美觀、靈活、先進、具良好的性價比。系統可用于大樓、企業、醫療、郵政、油田等一切需定時、定點巡檢場所的便于事后追查，將管理漏洞降至最低。
系統指標
完全防水功能；
更堅固可靠、抗撞擊；
振動指示功能，提高準確率。在噪音較大環境下應用更方便、操作更安靜；
更適合安保人員在惡劣環境中使用。
數據采集器
PS-048
外形尺寸及重量：130.2 x 23.8 mm ，105 g
內存：48K RAM
存儲容量：5400筆記錄
工作溫度及濕度：0° to 50°C，5% to 95%
供電：可換3v鋰電池(2/3”A”)
/自帶保存數據用鋰電池
全金屬外殼
帶有工作狀態指示燈及振動提示功能
數據變送器
PSD-F00
外形尺寸及重量：. 102 x 105 x 46 mm ，232.5g
采集器插口：2
供電：220v 50Hz
指示燈：電源，發送，接收
接口：電源，通訊(電腦)，通訊(數據變送器)
通訊：RS-232
通訊速率：19.2K
信息芯片
DS1990A-F5
內設隨機產生終身不可更改的原始編碼，并具有防水、防腐蝕功能，因此能適用于室外惡劣環境。
外形尺寸及重量：16.3 x 3.2 mm/3.9 mm，1.6 g/3.3 g
工作溫度：-40° to 85°C
不銹鋼密封防水外殼
具有原始的(出廠設置)，不可修改的12位16進制序列號
